| 原产地： | 深圳，中国 | 认证： | ISO9001、ISO14001、ISO13485、IATF16949 |
| PCB类型： | 刚柔结合PCB（Rigid-flex PCB） | 层数： | 最多12层 |
| 厚度范围： | 0.3mm–3.2mm（可根据项目需求定制） | 最大板尺寸： | 最大18英寸×24英寸 |
| 最小线宽/线距： | 0.075mm（3 mil） | 材料选项： | 聚酰亚胺（柔性层）、FR4（刚性层）、无胶材料 |
| 最小孔径： | 0.1mm（4 mil） | 表面处理： | ENIG、OSP、沉银、沉锡、硬金 |
| 加强板选项： | 聚酰亚胺、FR4、不锈钢 | 认证资质： | IPC、RoHS、UL、ISO9001、ISO14001、ISO13485、IATF16949 |
| 测试与检验： | AOI检测、电气测试、热循环测试、柔性测试 | 应用领域： | 消费电子、LED灯、电源、医疗设备、LED照明等 |
| 特殊功能： | 盲埋孔、阻抗控制、柔性覆盖膜（Coverlay） | 阻焊颜色： | 黄色、白色、黑色、绿色 |
| 包装详情： | 真空包装 + 纸箱包装箱 | 供货能力： | 每周50000㎡ |
| 产品亮点： | 定制刚挠性PCB制造，一站式PCB/PCBA解决方案，工厂直销PCB组装 | ||
产品介绍

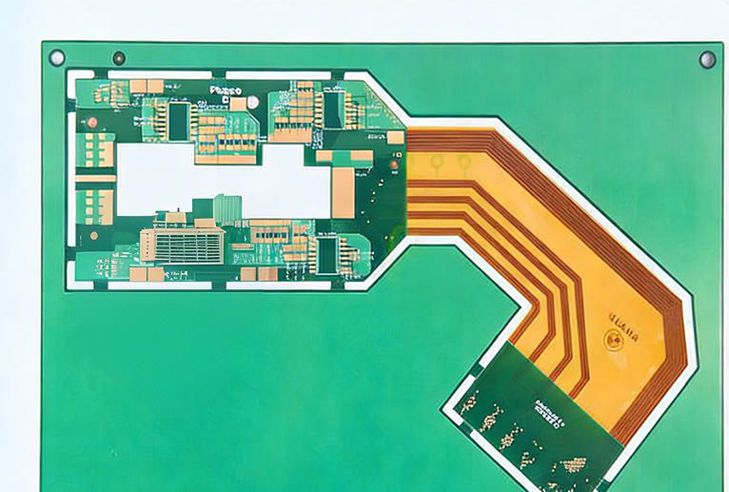

Ring PCB：工程项目专用加急刚挠结合板制造商

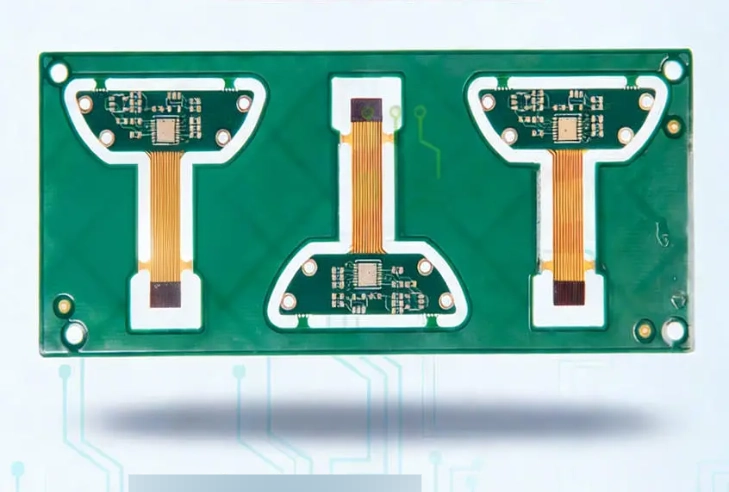

刚挠结合板将刚性线路层与柔性线路层整合为一体，刚性区域保障结构稳定，柔性区域可自由弯折，特别适用于体积小巧、布线密集、安装空间受限的电子产品。
该产品广泛应用于医疗设备、工业控制、汽车电子、航空航天及高端消费电子领域。可省去传统连接器与排线，有效提升信号完整性、简化装配流程，并增强产品整体耐用性。
Ring PCB 可提供定制化刚挠结合板生产与组装服务，打造一站式PCB&PCBA整体解决方案，为客户项目提供从样品打样到批量生产的全流程支持。
产品特点与优势
核心特点：
- 刚挠一体结构：单块电路板集成刚性区与柔性区
- 高密度互联：布局紧凑，空间利用率高
- 可弯折设计：支持三维装配，适配各类异形产品
- 多种表面工艺：可选沉金、硬金手指等，提升耐磨性能
- 柔性板补强：搭配PI补强板，强化机械强度，适应动态工况
主要优势：
- 减少配件与工序：简化产品设计与生产流程
- 信号稳定可靠：保障电气性能持续一致
- 抗疲劳耐用：可反复弯折，适应复杂动态工况
- 极致省空间：满足产品小型化、高精度设备使用需求
生产技术难点
刚挠结合板生产工艺远比常规电路板复杂，主要难点如下：
- 层间对位：保证刚性层与柔性层精准对齐，确保性能稳定
- 材质兼容：刚性板采用FR-4基材，柔性板使用聚酰亚胺(PI)材料，需严格把控复合工艺
- 阻抗与信号控制：线宽线距精细，蚀刻精度要求高，保障信号传输质量
- 机械可靠性：弯折区域需耐受反复弯折，杜绝开裂、分层问题
我司拥有资深工程团队与先进生产设备，可全面攻克以上技术难点，交付高品质刚挠结合板。
常规技术参数（仅供参考）
| 参数 | 常规规格 |
|---|---|
| 板型 | 刚挠结合板 |
| 层叠结构 | 4层（1硬+2柔+1硬） |
| 板厚 | 0.8 ± 0.1 mm |
| 最小线宽/线距 | 0.1 mm / 0.1 mm |
| 通孔到内层线路最小间距 | 0.25 mm |
| 厚径比 | 4:1 |
| 表面工艺 | 沉金 |
| 特殊工艺 | 柔性板+硬金手指（加装PI补强） |
| 应用领域 | 医疗、工控、汽车、航空航天 |
注：实际参数可根据客户图纸与需求定制，详情可咨询专业销售团队。
应用领域
刚挠结合板应用于各类高端高性能行业：
- 医疗设备：适配便携式、植入式医疗产品，结构紧凑且可灵活形变
- 工业自动化与控制系统：精度高、耐久性强，满足高可靠使用要求
- 汽车电子与传感器：耐受车载环境下的震动与高低温变化
- 航空航天与防务：满足设备空间限制与高可靠性标准
- 高端消费电子：用于手机、智能穿戴等产品，兼顾外观与功能
一站式PCB&PCBA服务
Ring PCB 提供完整一站式解决方案，涵盖刚挠结合板制作、元器件采购、SMT贴片焊接及功能测试。无论是样品研发还是大批量生产，我们都能稳定交付高品质产品。
企业核心优势
- 精密制板，技术领先
- 支持2–48层高密层叠，可做盲埋孔，阻抗公差±7%，适配5G、工控、医疗、汽车电子等场景

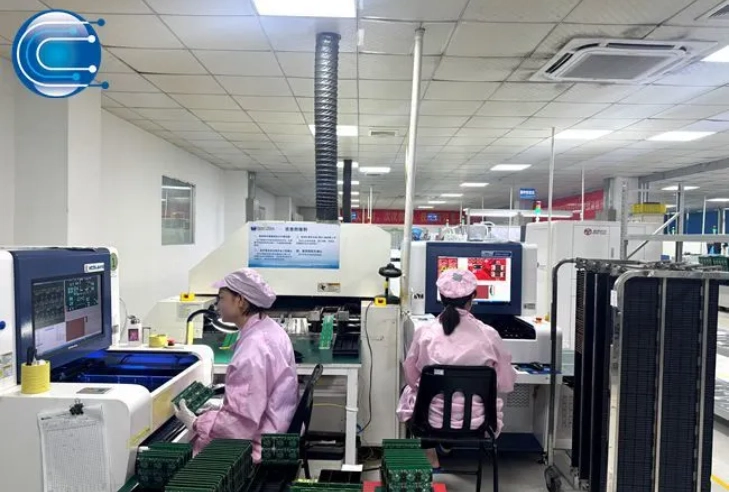

- 智能化生产：配备LDI激光曝光、真空压合、飞针测试设备，严格遵循IPC-6012 3级标准
- 一体化PCBA全包服务
- 全流程配套：电路板生产、贴片组装、功能测试一站式完成
- 设计优化：专业团队提供可制造/可装配性优化，降低风险、节约物料成本
- 严苛品控：X光检测、AOI视觉检测+100%功能实测，保障零缺陷交付
- 自有工厂，全供应链管控
- 全产业链自营：原材料采购、生产、检测全程自主把控
- 三重质检：AOI检测+阻抗测试+高低温循环测试，产品不良率＜0.2%，优于行业均值
- 权威认证：持有ISO9001、IATF16949、RoHS等多项国际认证
选择我们的理由
- 17年行业积淀：深耕电路板与PCBA加工，为高端设备提供高可靠产品
- 自有生产基地：深圳、珠海均设厂区，生产可控，交期有保障
- 全流程技术支持：从设计、打样到量产，全程提供技术服务
- 高效交期：样品7天交付，批量生产15天完成
- 全球服务：业务覆盖50多个国家，拥有长期稳定合作伙伴
联系我们
📧 邮箱： rfq@ringpcb.com
