产品描述

铜基 PCB 是一种金属基印刷电路板，与传统 FR-4 不同，其采用铜作为基材。由于铜具有优异的导热性能，因此这种 PCB 结构广泛应用于需要高效散热、高功率密度以及长期可靠性的领域。铜基 PCB 通常由铜基层、高性能绝缘介质层以及铜线路层组成。

与铝基板或标准 FR-4 PCB 相比，铜基 PCB 具备更优异的热管理能力，非常适用于高功率和高频电子应用。

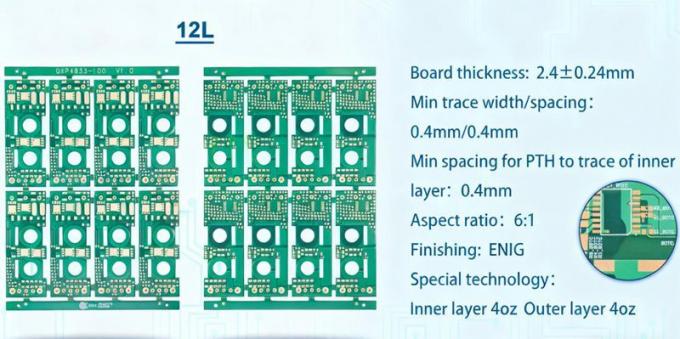

ringpcb 12L Heavy Copper PCB

铜具有出色的导热能力，可快速将热量从关键元器件传导出去，从而显著提升产品稳定性与使用寿命。

铜基 PCB 具备更高的机械刚性与耐用性，适用于恶劣环境及工业级应用。

得益于厚铜层与坚固金属基板结构，铜基 PCB 能够承载更高电流，并有效降低功率损耗。

降低热应力并优化热量分布，有助于减少故障率，尤其适用于高功率 LED、汽车电子及电源电子设备。

Ring PCB 支持铜基 PCB 叠层结构、铜厚、表面处理及整体设计的全面定制，以满足不同行业需求。

Ring PCB 厚铜 PCB 制造中的挑战

1. 蚀刻工艺

挑战：标准 PCB 蚀刻工艺难以处理厚铜层。随着铜厚增加，蚀刻难度也随之提升，需要精确控制以避免蚀刻不均匀或不完全。

解决方案：采用先进蚀刻工艺处理厚铜，通过精密化学蚀刻与温度控制实现均匀铜线路。在某些情况下，还会采用多次蚀刻逐步达到目标厚度。

2. 制造过程中的热管理

挑战：厚铜层容易积聚热量，在压合与焊接等高温工艺中可能导致翘曲、分层或内部应力问题。

解决方案：在制造过程中采用温度控制与渐进式热循环工艺，同时使用可耐更高温度的特殊阻焊材料，以防止焊接及回流过程中的损伤。

3. 钻孔与孔质量

挑战：由于铜层较厚，厚铜 PCB 的钻孔难度更高，容易造成钻头磨损、孔位偏移及毛刺问题。

解决方案：Ring PCB 会缩短钻头使用周期并及时更换，同时采用高精度钻孔设备与专用厚铜钻头。此外，通过分段钻孔工艺可进一步减少钻头磨损。

4. 铜电镀

挑战：厚铜 PCB 的电镀工艺要求更高，需要确保镀铜层能够牢固附着在原有铜层上，以增强整体结合强度。

解决方案：PCB 会先进行清洁处理以去除污染物，随后通过化学与机械粗化工艺在铜表面形成微观粗糙结构，最后再进行均匀镀铜处理。

5. 孔径补偿

挑战：在厚铜 PCB 制造过程中，电镀后孔径会变小，因为镀铜会在孔壁增加额外铜层，从而减小孔径尺寸。

解决方案：Ring PCB 会根据最终镀铜厚度精确计算初始钻孔尺寸，提前放大孔径，以补偿后续电镀带来的尺寸变化。

5. 厚铜 PCB 的应用领域

厚铜 PCB 在需要高电流与优异散热性能的应用中至关重要，常见应用包括：

汽车电子：广泛应用于电动车、电源转换器及制动系统，具备高电流承载能力。

航空航天与军工设备：适用于需要在极端环境下保持高可靠性与耐用性的设备。

电源设备：厚铜 PCB 非常适用于 UPS 不间断电源及其他高功率设备，可实现稳定电源管理。

可再生能源：应用于风力发电机与太阳能系统，需要高电流承载能力与耐久性以实现高效能量转换。

工业设备：广泛用于重型机械、电机控制与配电单元，实现高效散热与可靠运行。

Ring PCB 支持3 天快速打样以及7 天批量生产，具体周期取决于设计复杂度与订单数量。

Ring PCB Copper Based PCB Manufacturer

先进工程能力，实现高精度 PCB 制造
- 高密度叠层结构：支持 2–48 层 PCB，适用于 5G、工业控制、医疗设备及汽车电子。
- 智能化制造：自有工厂配备 LDI 激光曝光、真空压合及飞针测试设备，确保符合 IPC-6012 Class 3 标准。
集成化 PCBA 服务｜一站式 Turnkey 解决方案
- 完整组装支持：涵盖 PCB 制造、元器件采购、SMT 贴片组装及功能测试，一站式完成。
- DFM/DFA 优化：我们的工程团队通过优化设计降低风险与 BOM 成本，提高生产效率。
- 严格质量控制：采用X-Ray 检测、AOI 测试及 100% 功能验证，确保零缺陷交付。
自有工厂，实现全供应链控制
- 垂直整合：我们自主管理原材料采购、生产与测试，实现对生产流程的全面控制。
- 三重质量保障：通过 AOI、阻抗测试及热循环测试，将缺陷率控制在 <0.2%（行业平均：<1%）。
- 全球认证：通过 ISO9001、IATF16949 与 RoHS 认证，满足国际标准。
