Ring PCB：一站式工业主板PCBA服务，高密度多层PCB制造与SMT贴装，适用于小中批量工业电子产品
1.产品特点与优势
(1) 紧凑设计与空间效率
超小型外形尺寸（如Mini-ITX、Nano-ITX或定制尺寸<100mm×100mm），适用于嵌入式系统、物联网设备及便携式电子产品。
高密度元件集成（表面贴装技术SMT、BGA、01005超小型被动元件），最大程度减少PCB占板面积。
(2) 低功耗设计
针对低功耗处理器优化（如Intel Atom、ARM架构CPU），TDP≤15W。
电源管理IC（PMIC）支持动态电压/频率调节及休眠模式（待机功耗<1W）。
(3) 灵活连接与扩展性
支持微型接口：M.2、PCIe Mini Card、USB-C、LVDS、eDP及低高度连接器。
可定制I/O配置（GPIO、串口、以太网等），适用于工业或消费电子应用。
(4) 高可靠性与耐用性
工业级元器件（工作温度：-40°C至+85°C），支持长生命周期供货。
强化散热设计（金属基板、散热片），支持24/7连续运行。
(5) 成本效益
通过减小PCB尺寸与简化装配（更少层数、标准FR-4材料）降低材料成本。
支持SMT自动化与标准化测试流程，实现规模化生产。
2. 小型化（SFF）电脑主板PCBA技术挑战
(1) 紧凑空间中的散热管理
高功耗器件（CPU、GPU）产生的热量集中，需要微孔、均热板或主动散热方案。
若结温超过100°C可能导致降频，需要进行热仿真设计。
(2) 信号完整性与EMI/EMC合规
高速信号（PCIe 4.0、USB 4.0）需精确阻抗控制（50Ω/90Ω）及分层屏蔽设计。
需符合FCC Part 15、CE EMC及EN 61000等工业标准。
(3) 高密度元件布局
最小线宽/线距≤5mil（0.127mm），适用于0.4mm BGA及微孔互联结构。
存在焊桥或虚焊风险，需要AOI/X-Ray检测保障品质。
(4) 电源分配网络（PDN）设计
低电压大电流（如CPU 1.0V@50A）需2oz以上厚铜及去耦电容设计。
需控制PDN阻抗以避免压降与开关噪声。
(5) 微型散热方案
空间受限，需要热管、导热垫或创新布局设计替代传统散热器。
需平衡散热效率与噪音（医疗/消费类产品尤为关键）。
(6) 长期物料供应风险
嵌入式系统存在元件停产风险，需要进行DfOM（可制造性与可替代性设计）。
Ring PCB已成功解决上述技术挑战。我们支持3–7天快速打样，提供多类型PCBA定制，并具备规模化量产能力，满足不同订单需求。
3.技术参数与定制服务
(1) 常见技术参数
| 参数类别 | 典型规格 | 工业应用重点 |
| 基板材料 | FR-4、CEM-3、金属基板（铝/铜）、高Tg FR-4（Tg ≥150°C） | 热稳定性与抗振动能力 |
| 层数 | 2层、4层、6层（复杂设计可达10层） | 信号完整性与小型化 |
| 板尺寸 | 标准尺寸：50x30mm 至 200x150mm（可定制） | 工业设备空间优化 |
| 板厚 | 0.8mm – 2.0mm（常规），最高可达3.2mm | 复杂环境机械强度 |
| 表面处理 | HASL（无铅）、ENIG、OSP、沉银 | 耐腐蚀性与可焊性 |
| 最小线宽/线距 | 5mil/5mil（标准）；3mil/3mil（高密度） | 高密度布局与信号清晰 |
| 孔径 | 通孔：0.3mm – 3.0mm；盲/埋孔：0.15mm – 0.8mm | 多层互联与散热管理 |
| 热阻/导热能力 | 导热系数：0.8 – 2.0 W/m·K（金属基板最高240 W/m·K） | 高功率散热 |
| 工作温度 | -40°C 至 +85°C（标准）；-55°C 至 +125°C（扩展） | 工业环境稳定性 |
| 电磁兼容性（EMC） | EMC屏蔽设计（地平面、磁珠），符合EN 61000系列 | 工业抗干扰能力 |
| 测试服务 | PCBA测试 | AOI、X-Ray、飞针测试、功能测试、首件测试 |
| 认证 | RoHS、REACH、UL 94V-0、CE、ISO 9001 | 安全与环保标准 |
(2) 定制服务
| 可定制项目 | 选项与能力 | 客户价值 |
| 材料与层设计 | – 高温材料（PTFE、Rogers）用于航空/能源 – 多层叠层优化信号完整性 |
满足特殊环境与性能需求 |
| 特殊表面处理 | – 金手指连接器 – ENEPIG高可靠连接 |
增强插拔耐久性 |
| 散热管理方案 | – 内嵌散热器 – 过孔阵列导热 – 金属基板集成 |
防止高功率过热 |
| 机械与环境适配 | – 三防涂层（UV/硅/派瑞林） – 加强板抗震设计 |
适应恶劣工业环境 |
| 功能集成 | – 无线模块（2.4GHz/433MHz/LoRa） – 过流/过压保护 |
缩短开发周期 |

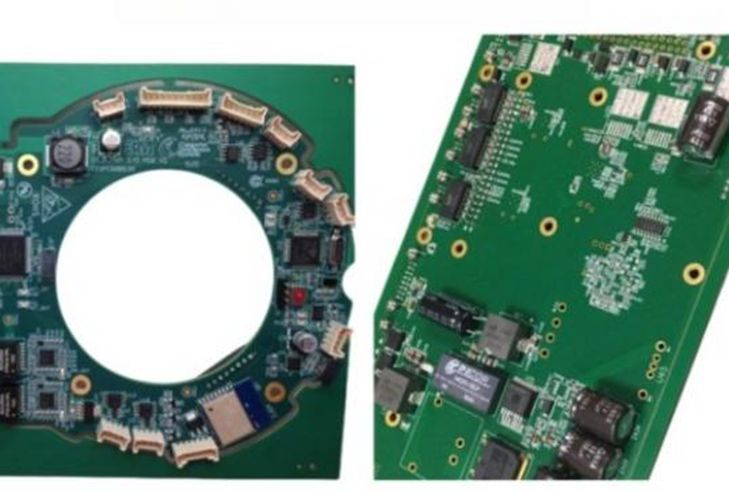

| 尺寸与结构 | – 非标形状（开槽/切口） – 微型化（最低30x20mm） |
适配紧凑设备 |
服务承诺
- 技术支持：专业工程团队提供DFM（可制造性设计）优化支持。
- 快速打样：3–7天完成样品生产（支持加急）。
- 量产能力：ISO认证生产线，确保从样品到量产一致性。
为什么选择 Ring PCB 的工业控制PCBA？
在 Ring PCB，我们不仅制造产品——我们提供可靠的工业解决方案。
通过完整PCB制造、PCBA组装及交钥匙服务，我们帮助客户降低成本、缩短交期并提升产品稳定性。
18年行业经验 | 自有工厂 | 端到端技术支持
核心优势1：高精度PCB制造能力
-
高密度叠层：2–48层，盲孔与埋孔
-
最小线宽/线距：3/3 mil，阻抗±7%
-
适用于工业控制、医疗、汽车电子及5G应用
-
IPC-6012 Class 3标准

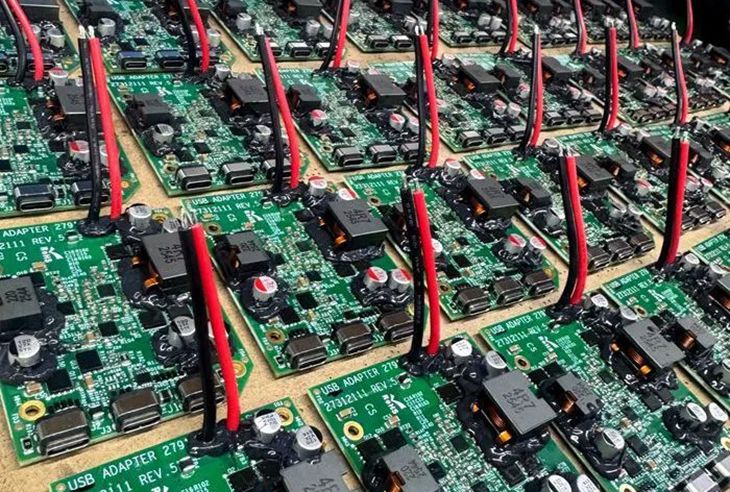

核心优势2：一体化PCBA服务 | 一站式交钥匙方案
✓ PCB制造 + 元件采购 + SMT贴装 + 功能测试
✓ DFM/DFA优化降低设计风险与BOM成本
✓ AOI、X-Ray检测及100%功能测试
ringPCB PCBA产线

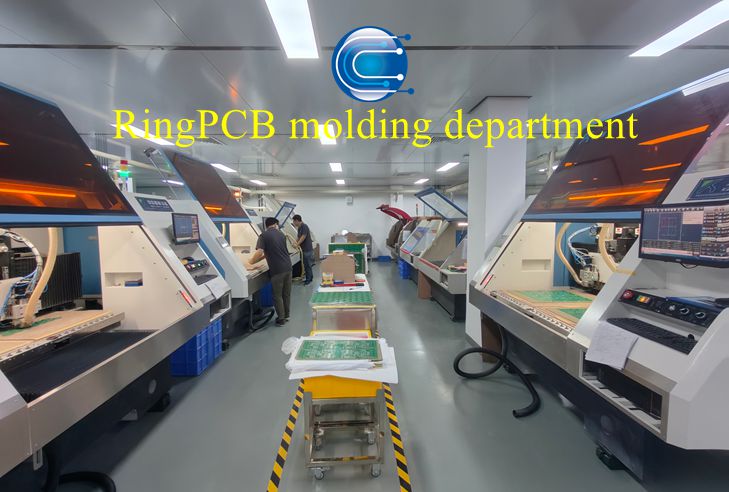

核心优势3：自有工厂与全供应链控制
✓ 从原材料到成品测试垂直整合
✓ 三重质量保障：AOI + 阻抗测试 + 热循环测试
✓ 不良率 < 0.2%（行业平均<1%）
✓ 认证：ISO9001、IATF16949、RoHS
联系我们
我们提供OEM定制加工、全流程EMS电子制造及FR-4工业电路板交钥匙PCBA服务，依托快速生产体系支持小批量打样与大批量生产。欢迎提供设计文件，获取一站式工业PCBA制造支持与优惠报价。
Email: rfq@ringpcb.com
Website: www.ringpcb.com.cn
