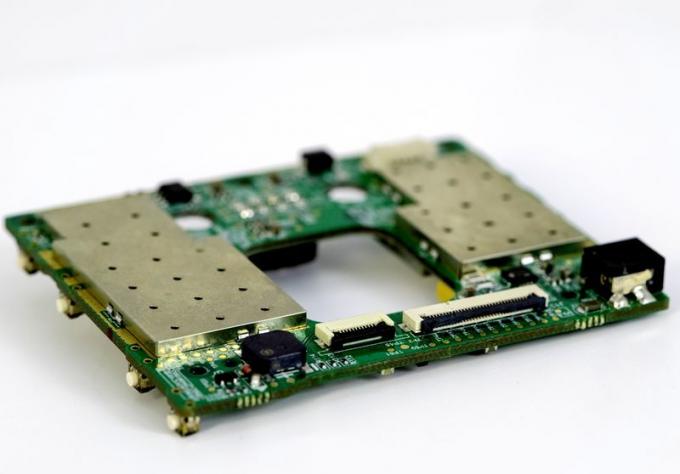

Ring PCB：高可靠性工业控制主板PCBA（大尺寸BGA），严格X-Ray检测用于工业自动化设备
产品特点
我们的高可靠性工业控制主板PCBA采用高Tg FR4多层基板，支持高密度布线与大尺寸BGA布局，工作温度范围为-40℃至85℃。采用工业级电子元器件，具备出色的抗EMI性能，可抵抗工厂复杂电磁干扰。灵活的定制选项包括PCB布局修改、三防涂层以及从样机、小批量到中等批量工业自动化项目的全流程PCBA服务。
制造要求
多层PCB采用盲孔/埋孔设计及精确阻抗控制，并使用ENIG表面处理以确保BGA焊接可靠性。组件通过高精度SMT贴装及DIP波峰焊工艺；所有BGA焊点均经过100% X-Ray检测。成品PCBA通过严格的ICT、FCT及老化测试，以确保长期运行稳定性。

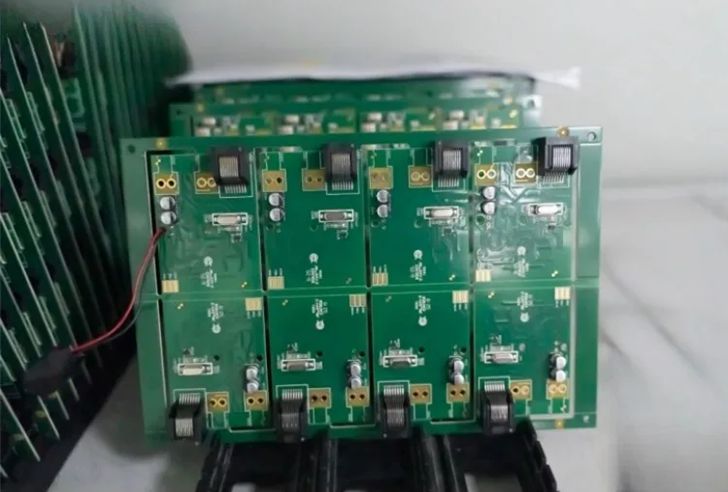

工业控制PCB组装
3.技术参数与定制服务
(1) 常见技术参数
| 参数类别 | 典型规格 | 工业应用重点 |
| 基板材料 | FR-4、CEM-3、金属基板（铝/铜）、高Tg FR-4（Tg ≥150°C） | 热稳定性与抗振动能力 |
| 层数 | 2层、4层、6层（复杂设计可达10层） | 信号完整性与小型化设计 |
| 板尺寸 | 标准尺寸：50x30mm 至 200x150mm（可定制） | 工业设备空间优化 |
| 板厚 | 0.8mm – 2.0mm（常规），最高可达3.2mm | 复杂环境下的机械强度 |
| 表面处理 | HASL（无铅）、ENIG、OSP、沉银 | 抗腐蚀性与可焊性 |
| 最小线宽/线距 | 5mil/5mil（标准）；3mil/3mil（高密度） | 高密度布局与信号清晰度 |
| 孔径 | 通孔：0.3mm – 3.0mm；盲/埋孔：0.15mm – 0.8mm | 多层互联与散热管理 |
| 热导率 | 0.8 – 2.0 W/m·K（金属基板最高240 W/m·K） | 高功率器件散热 |
| 工作温度 | -40°C 至 +85°C（标准）；-55°C 至 +125°C（扩展） | 工业环境温度稳定性 |
| 电磁兼容性（EMC） | EMC屏蔽设计（地平面、磁珠），符合EN 61000标准 | 复杂电磁环境抗干扰能力 |
| 测试服务 | PCBA测试 | AOI、X-Ray、飞针测试、功能测试、首件测试 |
| 认证 | RoHS、REACH、UL 94V-0（阻燃）、CE、ISO 9001 | 安全与环保标准 |
(2) 定制服务
| 可定制项目 | 选项与能力 | 客户价值 |
| 材料与层设计 | – 高温材料（PTFE、Rogers）用于航天/能源应用 – 多层叠层优化信号完整性 |
满足特殊环境与性能需求 |
| 特殊表面处理 | – 金手指用于可插拔连接器 – ENEPIG用于高可靠连接 |
提升频繁插拔耐久性 |
| 散热方案 | – 内嵌散热片 – 导热过孔阵列 – 金属基板集成 |
避免高功率系统过热 |
| 机械与环境适配 | – 三防涂层（UV/硅/派瑞林） – 加强板抗振动设计 |
适用于恶劣工业环境 |
| 功能集成 | – 预装无线模块（2.4GHz/433MHz/LoRa） – 过流/过压保护电路 |
缩短开发周期 |
| 尺寸与形状 | – 非标外形（开槽/切口） – 微型化设计（最小30x20mm） |
适配紧凑型设备 |
服务承诺
- 技术支持：专业工程团队提供DFM（可制造性设计）优化支持。
- 快速打样：3-7天完成样品生产（支持加急）。
- 批量生产：ISO认证产线，确保从样品到量产一致性。
为什么选择 Ring PCB 的工业控制PCBA？
在 Ring PCB，我们不仅制造产品——我们提供可靠的工业解决方案。
凭借完整的PCB制造、PCBA组装及整机交付能力，我们帮助客户降低成本、缩短交期并提升产品稳定性。
18年行业经验 | 自有工厂 | 端到端技术支持
核心优势1：高精度PCB制造工程能力
-
高密度叠层：2–48层，盲孔与埋孔设计
-
最小线宽/线距：3/3 mil，阻抗公差±7%
-
适用于工业控制、医疗设备、汽车电子及5G应用
-
IPC-6012 Class 3制造标准
核心优势2：PCBA一体化服务 | 一站式交钥匙解决方案
✓ PCB制造 + 元器件采购 + SMT贴装 + 功能测试
✓ DFM / DFA优化，降低设计风险与BOM成本
✓ AOI、X-Ray检测及100%功能测试
ringPCB PCBA SMT产线
核心优势3：自有工厂与全供应链控制
✓ 从原材料到最终测试的垂直整合生产
✓ 三重质量保障：AOI + 阻抗测试 + 热循环测试
✓ 不良率 < 0.2%（行业平均 <1%）
✓ 认证：ISO9001、IATF16949、RoHS
联系我们
我们提供OEM定制加工、全方位EMS电子制造及FR-4工业电路板全流程PCBA服务，依托快速制造体系支持小批量打样与大规模量产。欢迎提供设计文件，获取一站式工业PCBA制造支持与优惠报价。
