柔性PCB | 定义与核心特点
定义

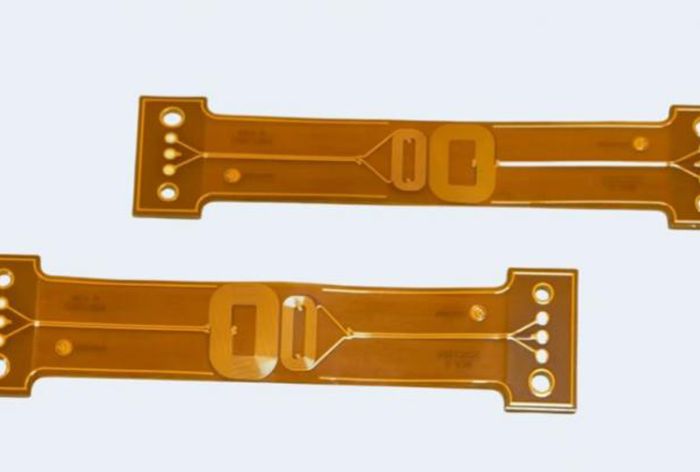

柔性PCB（Flexible Printed Circuit Board）是一种采用柔性聚酰亚胺基材制成的可弯曲电路板。它能够自由弯折、折叠、扭曲和塑形，以适应有限、不规则及3D装配空间，广泛应用于紧凑型和便携式电子设备。
产品核心特点
- 超柔性设计，可弯曲、折叠和扭转，适用于3D安装
- 重量轻、厚度薄，可节省产品内部空间
- 高布线密度，适用于小型化电子产品
- 优异的耐热性、绝缘性和稳定的电气性能
- 具有较强的抗震和抗疲劳能力，适合长期动态使用
- 兼容SMT贴装及复杂电路设计
- 非常适用于运动部件连接和不规则结构布局
柔性PCB技术参数
| 能力参数 | 说明 |
|---|---|
| 层数 | 最高可达8层 |
| 材料选项 | 聚酰亚胺、聚酯（PET）、无胶材料 |
| 厚度范围 | 0.05mm – 0.4mm（仅柔性材料） |
| 最大板尺寸 | 最大18″ x 24″ |
| 最小线宽/线距 | 0.075mm（3mil） |
| 最小孔径 | 0.1mm（4mil） |
| 表面处理 | ENIG、OSP、沉银、沉锡、HASL |
| 补强材料选项 | 聚酰亚胺、FR4、不锈钢 |
| 阻抗控制 | 高频应用可控制在 ±10% |
| 弯曲半径 | 最低可达材料厚度的1.5倍 |
| 阻焊颜色 | 黄色、白色、黑色、绿色 |
| 测试与检测 | AOI、电子测试、热循环测试 |
| 交期 | 提供标准及加急交期服务 |
| 环保标准 | 符合RoHS及REACH环保要求 |
| 认证 | IATF 16949:2024
ISO 9001:2015 ISO14001:2015 ISO13485:2016 |
注意：
以上参数仅供参考，实际规格可根据项目需求进行定制。请联系 Ring PCB 专业团队获取技术咨询。
以下是柔性PCB与刚性PCB的清晰对比表，供您参考：
| 对比项目 | 刚性PCB | 柔性PCB |
|---|---|---|
| 基材与柔性 | 采用刚性FR-4基材，无法弯曲或折叠 | 采用柔性聚酰亚胺/PET材料，可自由弯曲、折叠、扭转和塑形 |
| 结构与安装 | 平面固定结构，仅支持平面安装 | 超薄轻量化，支持3D、不规则及动态安装 |
| 空间与重量 | 较厚较重，占用更多内部空间 | 结构紧凑轻薄，可节省空间并减轻产品重量 |
| 布线与设计 | 适用于标准静态电路布局 | 支持高密度布线，适用于复杂及小型化设计 |
| 耐久性与抗疲劳性 | 抗冲击性能良好，但反复弯曲容易开裂 | 具有优异的抗弯曲疲劳能力，非常适合动态应用 |
| 制造与成本 | 工艺成熟，材料及生产成本较低 | 采用特殊材料和工艺，整体成本相对较高 |
| 常见应用 | 消费电子、家电、工业控制、电源设备 | 可穿戴设备、医疗设备、汽车电子、航空航天、摄像模组及折叠设备 |
