产品描述

1. 什么是高速PCB？

高速PCB（High-Speed Printed Circuit Board，高速印制电路板）
是一种专用刚性电路板，用于传输高频（≥50MHz）和高数据速率（≥1Gbps）信号，并最大限度减少失真、反射、串扰和信号损耗。
与普通PCB不同，高速PCB更注重信号完整性（SI）、电源完整性（PI）以及受控阻抗，以确保高性能电子系统的稳定运行。
它们广泛应用于信号上升/下降时间小于1纳秒的场景，如PCIe 4.0/5.0、DDR5、USB3.2、HDMI2.1等高速数字接口及高频通信系统。

在RingPCB，我们提供定制高速电路板PCB制造以及PCB与PCBA一站式服务，支持从原型到量产的全流程。

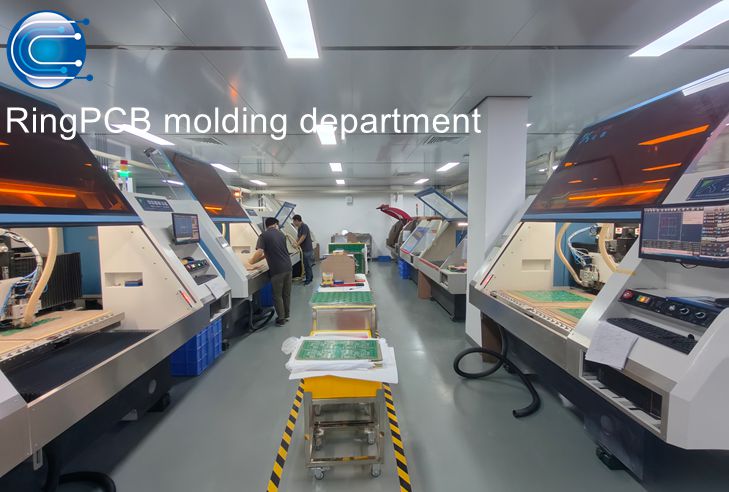

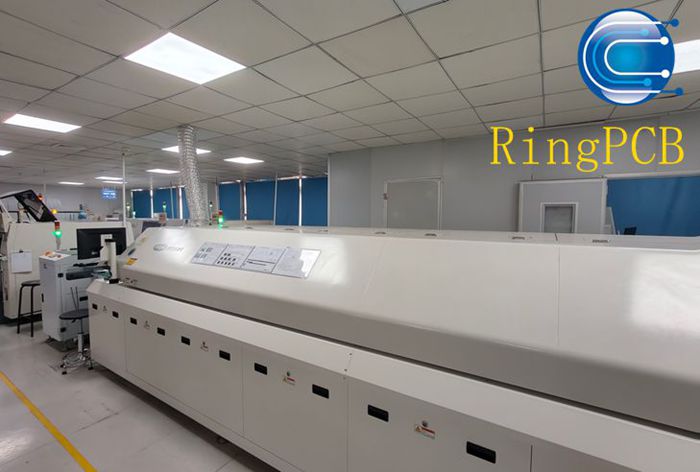

凭借强大的工程能力和先进生产设施，我们帮助全球客户高效解决复杂的高频设计与组装挑战。

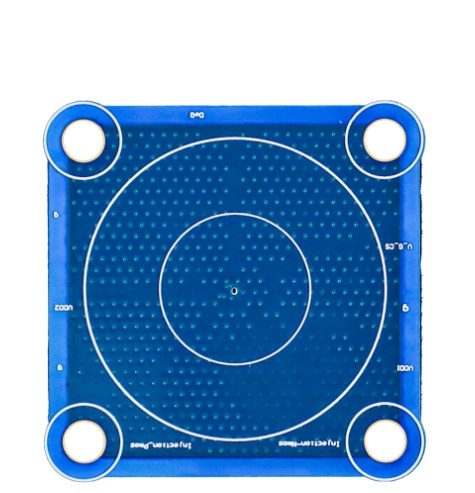

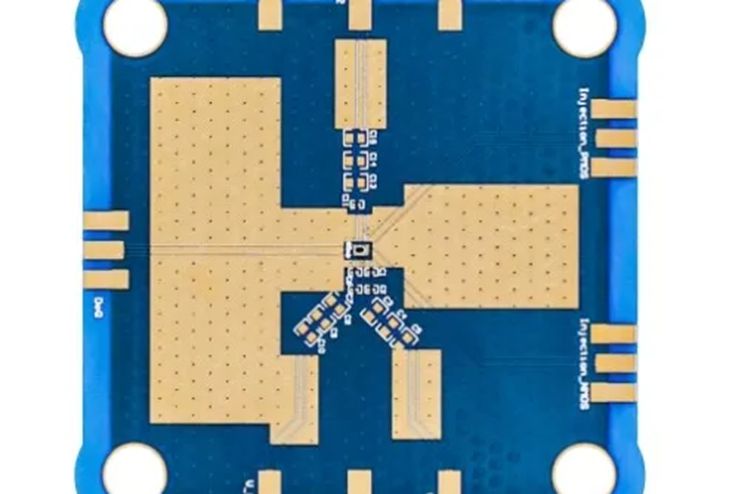

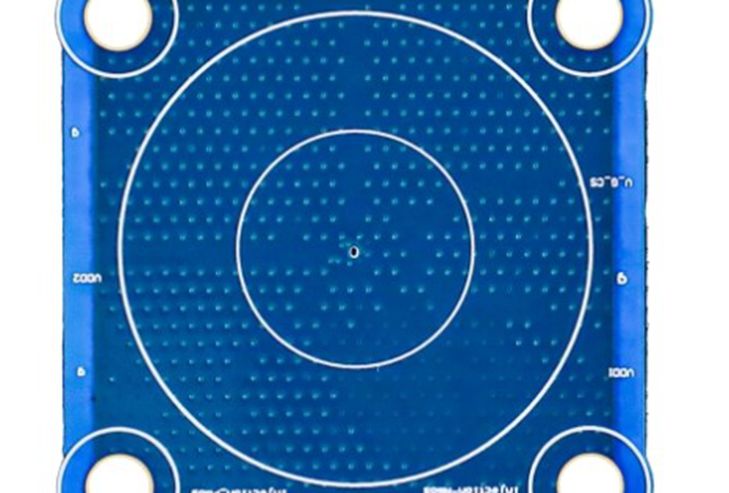

ringpcb 高速PCB

2. 高速PCB关键特性

受控阻抗：精确阻抗控制（±5%–7%），单端50Ω、差分90–100Ω，减少信号反射。
低损耗材料：采用低介电常数（Dk）和低损耗因子（Df）材料（如改性FR-4、PPO/PPE、Rogers）降低信号衰减。
严格信号完整性设计：差分对布线、等长设计、3W规则控制串扰，避免直角走线。
多层与HDI结构：4–48层结构，支持盲孔/埋孔及微孔（≤0.15mm）。
增强散热设计：优化电源/地平面与高导热材料，提高散热能力。
高精度制造：最小3/3mil线宽线距，±10%介质厚度公差，激光钻孔微孔技术。

3. 高速PCB制造挑战

1. 材料选择

高速PCB需要低介电常数和低损耗材料，以减少信号衰减。
Ring PCB采用Rogers、Isola等高频材料，根据应用需求进行优化选择。

2. 阻抗控制

阻抗变化会导致反射与串扰。
我们通过仿真工具优化线宽与间距，并调整层叠结构以保证稳定阻抗。

3. 信号完整性与串扰

高速信号容易受到噪声与串扰影响。
Ring PCB采用差分走线与优化布局策略，并进行信号仿真分析。

4. 热管理

高速电路发热较高，通过热过孔与铜箔铺设提升散热效率。

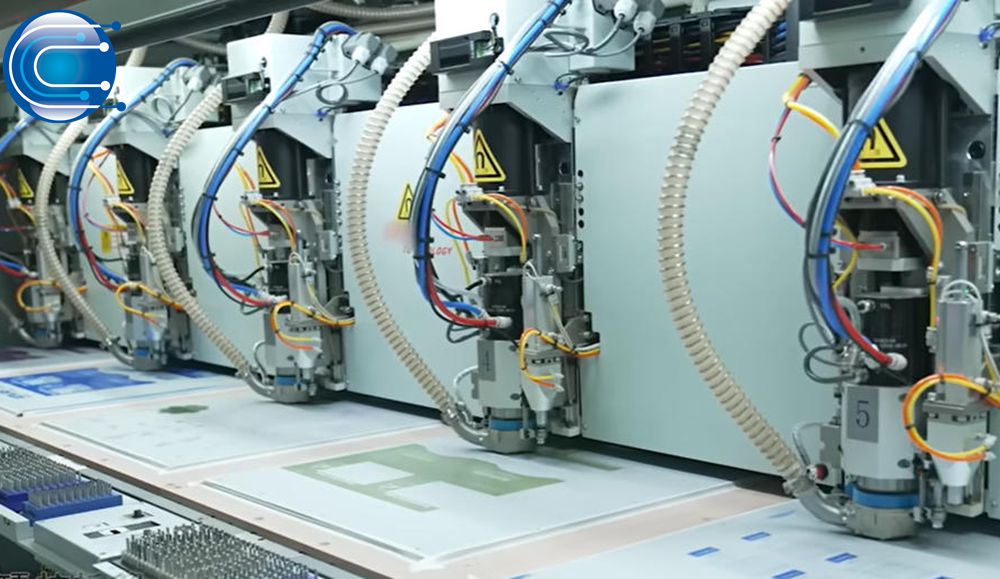

5. 精密制造

高速PCB结构复杂，需要高精度制造设备与严格工艺控制。

6. 测试与质量控制

采用AOI、ICT等测试方式，确保产品可靠性。

4. 高速PCB vs 普通PCB

对比项	高速PCB	普通PCB（FR-4）
信号频率/速率	≥50MHz / ≥1Gbps	<50MHz
设计目标	信号完整性与阻抗控制	基础电气连接
材料	低Dk/Df材料（Rogers等）	标准FR-4
阻抗控制	必须控制	通常不需要
层数	4–48层	1–4层
成本	较高	较低
