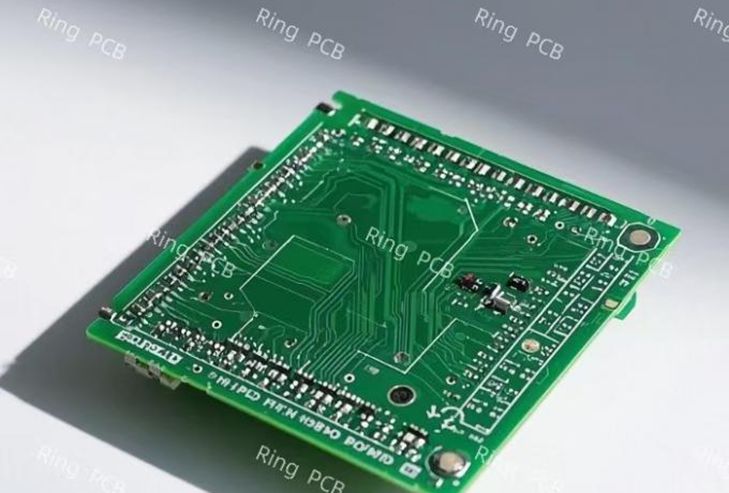

RingPCB 2-12层多层板、HDI高密度互连PCB板组装解决方案

3.HDI PCB 制造的挑战

挑战 1：微孔高精度钻孔

微孔通常直径小于 150 微米，是 HDI PCB 的核心组成部分。它们能够实现更高密度的互连布线，但要高精度地钻出这些微小孔径是一项重大挑战。钻孔精度不足会导致错位、电气性能不稳定，并因生产错误增加制造成本。

解决方案

Ring PCB 采用先进的激光钻孔技术，以满足 HDI 设计对微孔精度的严格要求。我们的高精度激光钻孔设备经过校准，即使在多层板上也能提供稳定且精确的加工效果。这种能力可最大程度减少错位和缺陷，从而实现更牢固的电气连接和更可靠的电路板。

挑战 2：层压堆叠与对位管理

HDI PCB 通常需要多层结构，以在有限空间内实现复杂布线和更多元器件集成。此外，HDI 板层压还涉及盲孔和埋孔等不同类型的孔结构。

解决方案

我们的深圳工厂配备了先进的层压堆叠技术，可实现精准对位和压合。通过自动对位系统和高精度层压工艺，我们确保每一层都能准确对齐。同时，我们还采用光学对位检测，确保所有层位置正确，避免高成本的错位问题。

挑战 3：降低信号完整性问题

随着电子设备越来越紧凑和复杂，HDI PCB 必须支持高速、高频信号，同时保证信号完整性。串扰、电磁干扰（EMI）和信号损耗等因素都会影响 HDI PCB 的性能，特别是在高速数据处理应用中。

解决方案

在 Ring PCB，我们通过阻抗控制和隔离技术来减少信号完整性问题。通过精确控制线路间距和阻抗水平，我们有效降低串扰和 EMI。我们的设计团队还会与客户合作优化布局和层叠结构，确保高速信号能够稳定传输，保持信号强度与清晰度。

挑战 4：微孔铜电镀可靠性

对于 HDI PCB 来说，微孔铜电镀是一项精密工艺。电镀层必须均匀且无缺陷，因为铜厚不均会导致性能问题甚至电路板提前失效。在 HDI 制造过程中，要在如此微小的结构中实现均匀电镀，需要专业设备和精准工艺控制。

解决方案

我们的设备能够在微小孔径中实现均匀铜沉积，确保每个连接点都具备良好的导电性和可靠性。此外，我们还通过先进检测系统监控镀层厚度，确保每个微孔都符合严格标准。

挑战 5：热管理

由于 HDI PCB 在更小空间中集成更多功能，因此散热管理成为关键问题。元器件密度和层间紧密间距增加了热量积聚风险，可能导致性能下降甚至失效。

解决方案

为解决热管理问题，我们采用高导热材料来优化散热性能，并通过导热孔和散热器设计有效管理 PCB 内部热流。

挑战 6：HDI 生产中的质量控制

HDI PCB 的制造需要高度受控的环境和严格的质量保证。由于 HDI 板结构复杂、密度高，即使是微小缺陷也可能导致严重功能问题。

解决方案

我们采用自动光学检测（AOI）、X-Ray 检测和电气测试（ET）实时发现潜在问题。我们的质量团队会监控每一个生产阶段，确保 HDI PCB 无缺陷，并符合高性能和高可靠性的标准。
