Ring PCB，高频线路板 PCB 快速打样解决方案，采用先进材料与完整 PCB 组装服务，支持灵活订单数量的 OEM PCB & PCBA 服务
产品描述

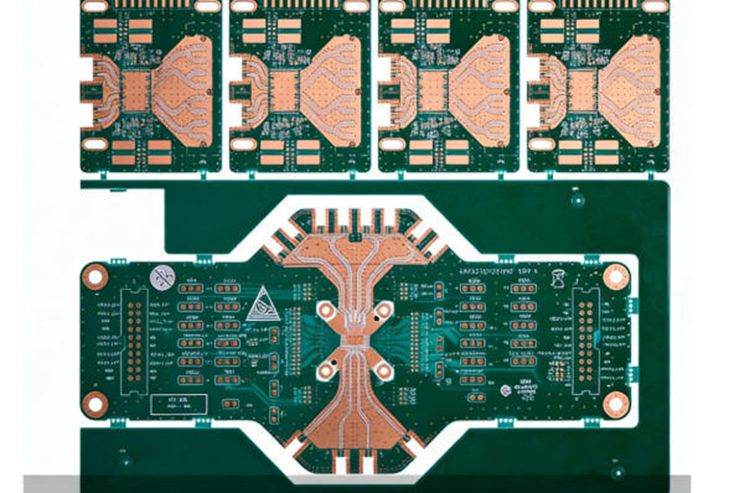

高频线路板 PCB 是一种专门设计用于高频信号运行的印刷电路板，通常适用于 1GHz 以上的工作频率。这类 PCB 广泛应用于射频、微波、高速数字以及无线通信领域，在这些应用中，信号完整性、低介电损耗以及阻抗控制至关重要。
在 RingPCB，我们提供定制化高频线路板 PCB 制造以及 PCB 与 PCBA 一站式服务，支持客户从原型打样到批量生产。凭借强大的工程能力和先进的生产设施，我们能够高效帮助全球客户解决复杂的高频设计与组装难题。
什么是高频线路板 PCB？
高频线路板 PCB 采用低损耗介电材料制造，以最大程度减少高频环境下的信号衰减与失真。与标准 FR-4 电路板相比，高频 PCB 对材料选择、线路结构、叠层设计以及制造精度有更严格的要求。
这些 PCB 广泛应用于 5G 通信、RF 模块、天线、雷达系统、卫星设备以及高速网络设备等领域。作为专业的高频 PCB 制造商，RingPCB 支持完全定制化的印刷电路板设计与集成 PCBA 解决方案。
核心特点与优势
1. 卓越的信号完整性
高频 PCB 旨在减少信号损耗、串扰以及电磁干扰。RingPCB 在整个生产过程中确保精准阻抗控制和稳定的介电性能。
2. 先进材料选择
我们支持多种高频材料，包括 Rogers、Taconic、PTFE 基材以及 FR-4 与高频材料混压结构。
3. 高精度制造工艺
精细线路宽度、受控铜厚以及高精度钻孔是高频线路板 PCB 制造的重要基础。我们的先进设备能够确保稳定质量与高度一致性。
4. PCB 与 PCBA 一站式服务
RingPCB 提供PCB 与 PCBA 一站式服务，涵盖 PCB 制造、元器件采购、SMT 贴片组装、测试以及最终检验，从而减少交期并降低供应链复杂度。
5. 多行业灵活定制能力
从 RF 模块到工业控制系统，我们为通信、汽车、医疗、航空航天以及消费电子行业提供定制化印刷电路板与组装解决方案。
高频 PCB 制造中的技术挑战
高频线路板 PCB 制造涉及多项技术挑战：
-
精准阻抗控制与叠层设计
-
低损耗材料处理与压合工艺
-
高频环境下的信号完整性优化
-
严格控制表面粗糙度与铜面轮廓
-
适用于 RF 与微波元件的可靠 SMT 组装
凭借 17 年经验，RingPCB 已建立成熟工艺，在保证快速交付与稳定品质的同时，有效解决以上技术难题。
常见技术参数（仅供参考）
注意：以下参数仅供参考，实际规格需根据客户设计要求与应用需求而定。
| 参数 | 典型范围 |
|---|---|
| 基材 | Rogers、Taconic、PTFE、混合 FR-4 |
| 频率范围 | 1GHz – 40GHz |
| 介电常数（Dk） | 2.2 – 3.5 |
| 损耗因子（Df） | ≤ 0.003 |
| 层数 | 2 – 40 层 |
| 铜厚 | 0.5oz – 3oz |
| 最小线宽/线距 | 3/3 mil |
| 板厚 | 0.2mm – 3.2mm |
| 表面处理 | ENIG、沉银、OSP |
| 组装类型 | SMT、THT、混合工艺 |
高频线路板 PCB 的应用领域
高频线路板 PCB 产品广泛应用于：
-
5G 基站与通信设备
-
RF 与微波模块
-
天线系统与雷达设备
-
汽车 ADAS 与无线系统
-
卫星与航空航天电子设备
-
高速网络与数据传输设备
RingPCB 根据不同应用的电气与机械需求，提供定制化印刷电路板与组装解决方案。
产品详情
| PCB 类型： | 高频 PCB | 层数： | 2–40 层（多层结构） |
|---|---|---|---|
| 厚度范围： | 0.2–6.4mm（可根据项目需求定制） | 最小线宽/线距： | 0.075mm（3mil） |
| 最小孔径： | 0.1mm（4mil） | 表面处理： | ENIG、OSP、沉银、沉锡、硬金 |
| 补强材料： | 聚酰亚胺、FR4、不锈钢 | 认证标准： | IPC、RoHS、UL、ISO9001、ISO14001、ISO13485、IATF16949 |
| 测试与检验： | AOI、电子测试、热循环测试、柔性测试 | 应用领域： | 5G 基站、汽车电子、医疗技术、消费电子等 |
| 阻焊颜色： | 蓝色、黑色、绿色 | 阻抗控制： | 50 Ω、75 Ω（±5% 公差） |
| 产品亮点 |
适用于 5G 的定制 FR4 PCB高频 PCB 组装服务带质保的汽车 PCB |
||
PCB 与 PCBA 一站式解决方案服务！
Ring PCB 核心优势
-
先进工程技术，实现高精度 PCB 制造
-
高密度叠层结构：支持 2–48 层电路板，非常适用于 5G、工业控制、医疗设备及汽车电子。
-
智能制造：自有工厂配备 LDI 激光曝光、真空压合及飞针测试设备，确保符合 IPC-6012 Class 3 标准。
-
-
集成式 PCBA 服务｜一站式交钥匙解决方案
-
完整组装支持：涵盖 PCB 制造、元器件采购、SMT 贴片组装及功能测试，全部在同一工厂完成。
-
DFM/DFA 优化：我们的专业工程团队可优化设计，降低风险与 BOM 成本，提高整体效率。
-
严格质量控制：通过X-Ray 检测、AOI 测试以及 100% 功能验证，确保实现零缺陷交付。
-
-
自有工厂，实现完整供应链管控
-
垂直整合管理：我们内部管理原材料采购、生产及测试流程，确保生产过程的全面可控。
-
三重质量保障：通过AOI、阻抗测试及热循环测试，实现低于 0.2% 的缺陷率（行业平均：低于 1%）。
-
全球认证：符合 ISO9001、IATF16949 以及 RoHS 国际标准。
-
为什么选择 Ring PCB？
-
18 年行业经验，专注 PCB 与 PCBA 制造，为关键应用提供高品质、可靠的产品。
-
自有工厂确保全面掌控生产流程，使我们能够满足严格交期并保证稳定品质。
-
端到端技术支持：从设计、打样到批量生产与最终组装，我们在每个阶段都提供全面支持。
-
快速交付：样品最快 3 天完成，批量生产最快 7 天交付，确保项目按时推进。
-
全球服务能力：服务覆盖 50 多个国家，并与全球客户保持长期工业合作。
