产品描述

1. 什么是高速PCB？

高速PCB（High-Speed Printed Circuit Board，高速印刷电路板）是一种专门设计用于以极低失真、反射、串扰和信号损耗传输高频（≥50MHz）和高速数据（≥1Gbps）信号的刚性电路板。与传统PCB仅关注基础电气连接不同，高速PCB更强调信号完整性（SI）、电源完整性（PI）以及受控阻抗，以确保先进电子系统的稳定运行。当信号上升/下降时间小于1纳秒时（如PCIe 4.0/5.0、DDR5、USB3.2、HDMI2.1等高速接口及高频通信系统），高速PCB是关键基础。

在 Ring PCB，我们提供定制高速电路板PCB制造及一站式PCB与PCBA服务，支持客户从样品到量产全流程。依托强大的工程能力与先进生产设备，我们帮助全球客户高效解决复杂高频设计与组装难题。

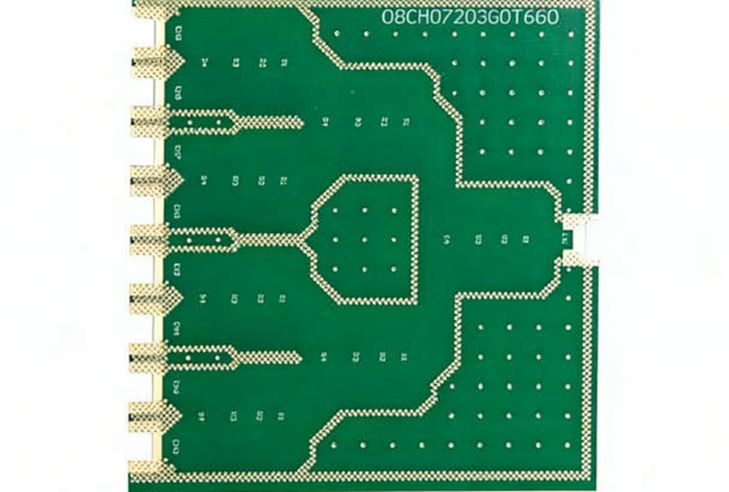

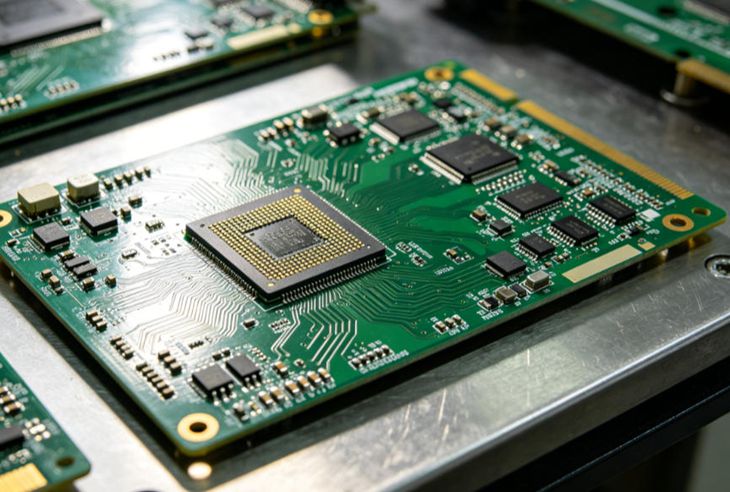

RingPCB 高速PCB

2. 高速PCB的关键特性

受控阻抗：精确阻抗控制（±5%–7%），单端50Ω、差分90–100Ω，消除信号反射。
低损耗材料：采用低介电常数（Dk）与低损耗因子（Df）基材（如改性FR-4、PPO/PPE、Rogers），减少信号衰减。
严格信号完整性设计：差分走线、等长布线、3W串扰规则及避免直角走线。
多层与HDI结构：4–48层堆叠，支持盲埋孔及微孔（≤0.15mm）高密度互连。
增强散热设计：优化电源/地层及高导热材料，提高高速运行散热能力。
高精度制造：3/3mil最小线宽/线距，严格介质厚度控制（±10%），激光钻孔微孔工艺。

3. 高速PCB制造的挑战

1. 材料选择

高速PCB需要低介电常数和低损耗角正切的特殊材料以减少信号衰减。Ring PCB根据不同应用需求选择Rogers、Isola等高频覆铜板材料，确保最佳性能。

2. 阻抗控制

阻抗变化会导致信号反射和串扰。我们的工程团队使用先进仿真工具设计精确线宽与间距，并优化层叠结构以提升信号完整性。

3. 信号完整性与串扰

高速信号易受串扰和噪声影响。Ring PCB采用差分对布线及先进布局策略降低串扰，并在生产前进行信号完整性仿真分析。

4. 热管理

高速电路会产生更多热量，我们通过热过孔与铜铺设等方式优化散热性能，确保稳定运行。

5. 精密制造

高速PCB结构复杂，需要极高制造精度。Ring PCB采用先进设备及严格质量控制，确保产品符合设计要求。

6. 测试与质量保证

我们实施AOI与ICT等严格测试体系，实现早期缺陷检测，降低失效风险。

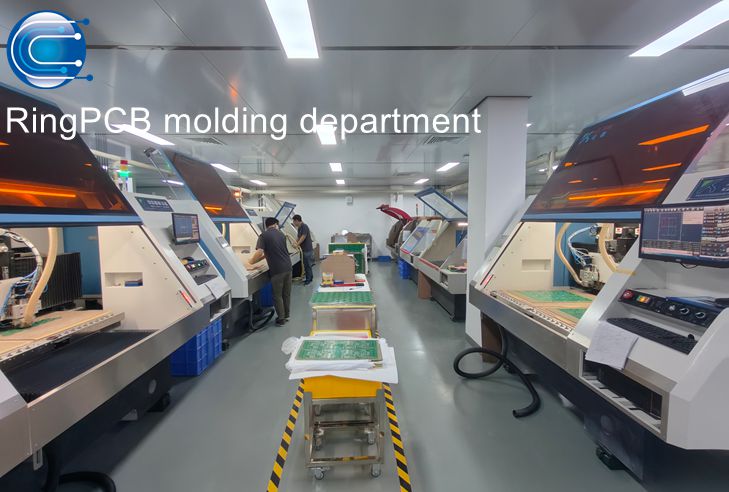

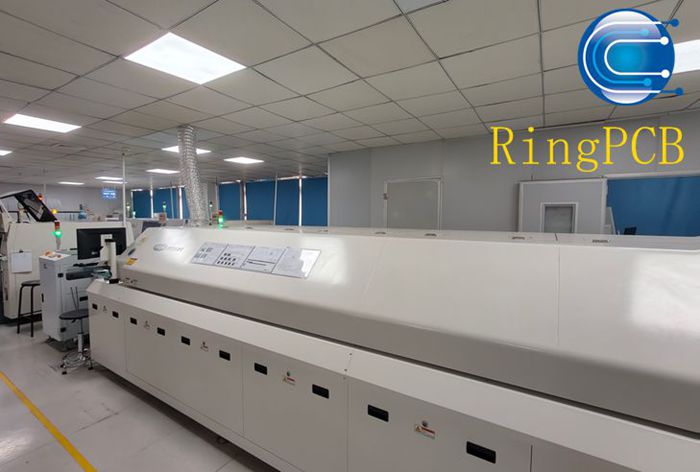

RingPCB 工厂

4. 高速PCB vs 普通PCB

对比项目	高速PCB	普通PCB（FR-4）
信号频率/数据速率	≥50MHz / ≥1Gbps；上升时间<1ns	低至中频（<50MHz）；慢速信号
核心设计目标	信号完整性、阻抗控制、低损耗	基础电气连接与机械支撑
介电材料	低Dk（≤3.5）、低Df（≤0.006 @10GHz），Rogers等	标准FR-4（Dk≈4.4，Df≈0.018 @10GHz）
阻抗控制	必须（±5%–7%）；50Ω/90–100Ω	不需要
层数	4–48层，支持HDI	1–4层
线宽/线距	最小3/3mil	最小6/6mil
串扰与反射	严格控制（≤-35dB）	无需严格控制
Tg（玻璃化温度）	≥170°C	≥135°C
成本	较高	较低
应用	5G、服务器、AI、高速网络	家电、消费电子

4. 高速PCB应用领域

高速PCB是现代高性能电子系统的核心基础，广泛应用于：

5G与通信：基站、路由器、交换机及射频收发系统。
数据中心与AI计算：服务器主板、GPU加速卡、DDR5内存及400G/800G交换设备。
工业与物联网：工业控制器与低延迟IoT设备。
医疗电子：MRI/CT成像与诊断设备。
汽车电子：自动驾驶ECU与车载高速通信系统。
消费电子：高端手机、游戏机与8K视频设备。

一站式PCB与PCBA解决方案！

Ring PCB核心优势

先进工程制造能力
- 高密度结构：2–48层，适用于5G、工业控制、医疗与汽车电子。
- 智能制造：自有工厂，LDI曝光、真空压合、飞针测试，符合IPC-6012 Class 3标准。
一站式PCBA服务
- 全流程服务：PCB制造、元器件采购、SMT贴片、功能测试。
- DFM/DFA优化：降低设计风险与BOM成本。
- 严格质控：X-ray、AOI及100%功能测试。
自有工厂与供应链控制
- 垂直整合：从原材料到成品全流程控制。
- 三重质控：AOI + 阻抗测试 + 热循环。
- 不良率<0.2%（行业<1%）。
- 认证：ISO9001、IATF16949、RoHS。
